Die Technologie hinter den GREEN LINE Ölnebelabscheidern

Flüssig-zu-Gas-Trenntechnik wurde vor über 100 Jahren erfunden. Seit 2002 wurden 3nine mehr als 100 Patente erteilt, was uns zu einem weltweit führenden Unternehmen mit mehr als 40% aller Patente weltweit in Bezug auf diese Technologie machte. So funktioniert die GREEN LINE-Technologie: Einführung starten

Fortschrittliche Technologie, die Sie Ihre Ölnebel-Probleme einfacher handhaben lässt

Alle Ölnebelabscheider von 3nine basieren auf Disc-Stack-Technologie – einer Technologie, die sehr effizient ist und Sie weniger Zeit mit der Wartung ihrer Maschinen verbringen lässt.

Nächster Schritt

3-Stufen-Reinigung

Die Ölnebelabscheider in der GREEN LINE-Serie reinigen die Luft in 3 Schritten.

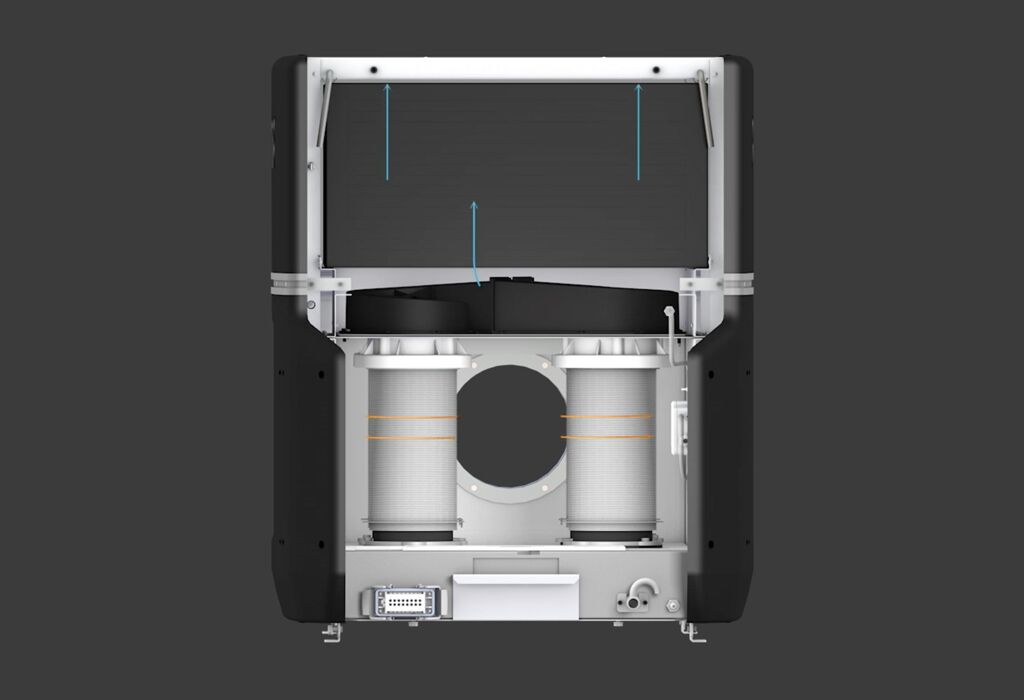

  1. 1. Die Gegenluft trennt die größten Partikel.
  2. 2. Der Scheibenstapel trennt die kleineren Partikel.
  3. 3. Der HEPA-Filter sammelt die kleinsten Partikel.
Nächster Schritt

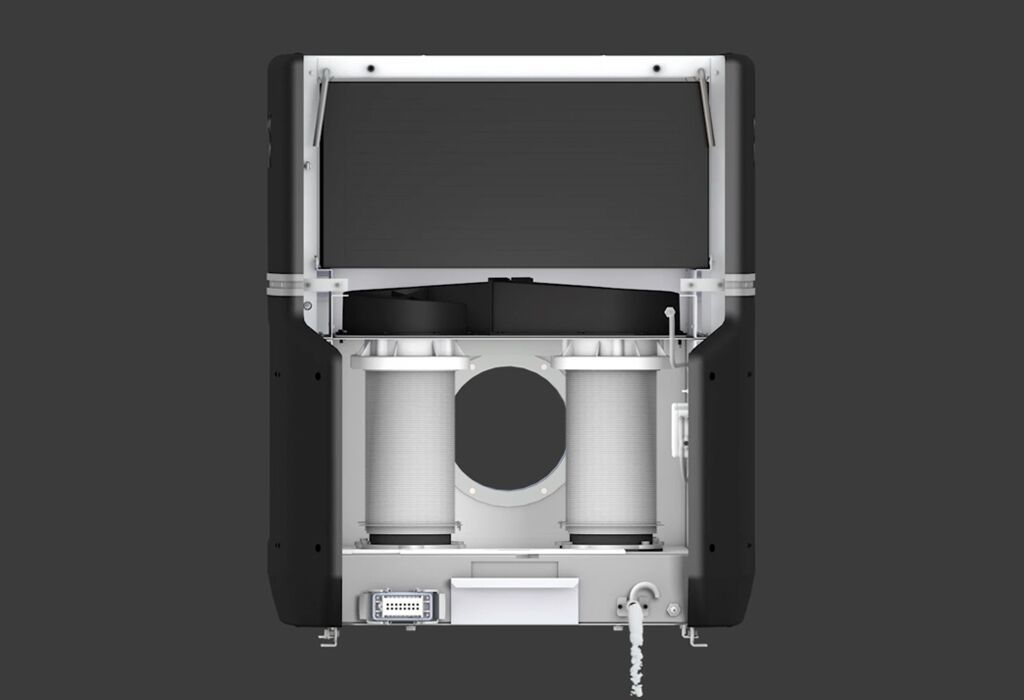

Der Rotor

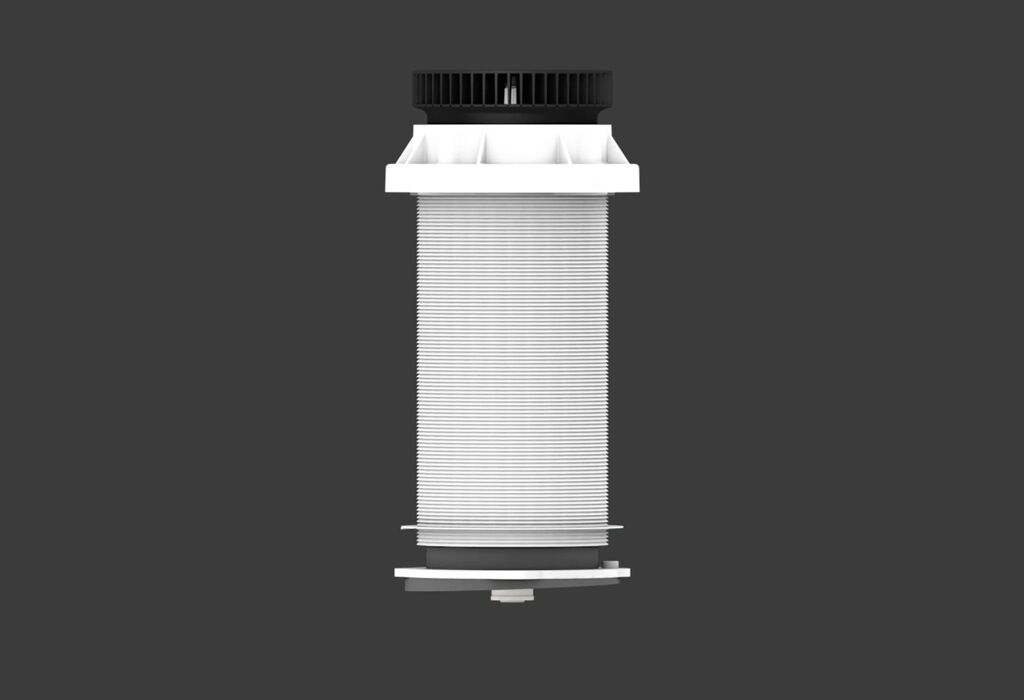

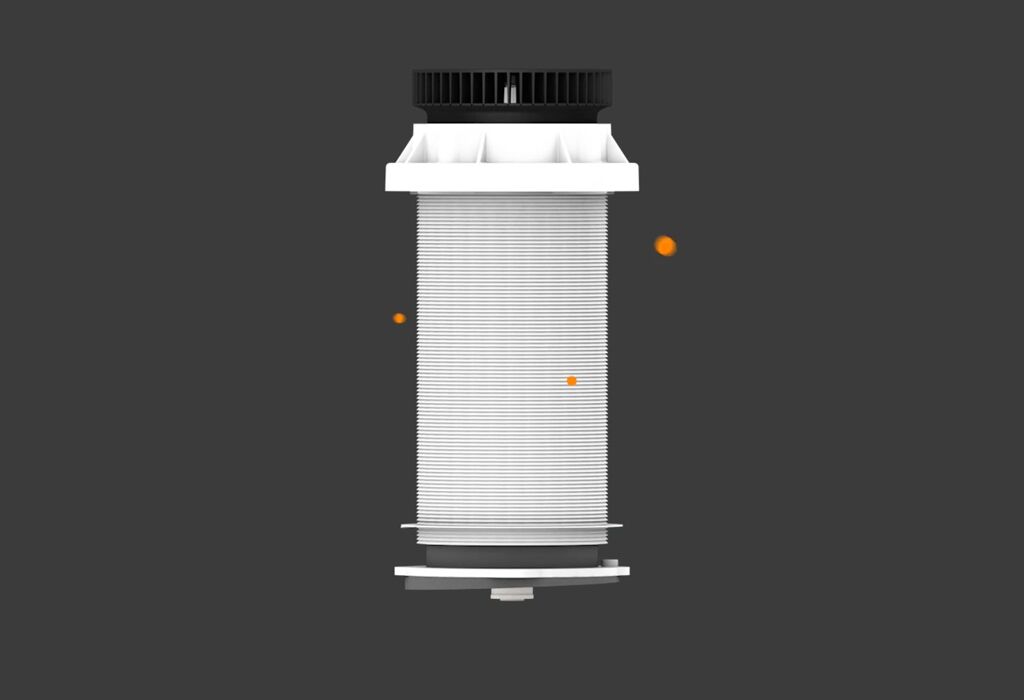

Jeder Rotor enthält 95 Kunststoffscheiben, die aufeinandergestapelt sind. An der Spitze des Plattenstapels gibt es einen Ventilator, der den Sog erschafft, der die verarbeitete Luft aus der Werkzeugmaschinenkabine in den Rotorraum zieht.

Nächster Schritt

Schritt 1: Gegenfluss

Die verarbeitete Luft, die Luft-Fluidpartikel enthält, beginnt um den Rotor zu strömen. Die Gegenwirkung verhindert, dass die größeren Teilchen >10 µm in die Scheiben eintreten, und sondert sie sofort aus. Daher eignet sich die Technologie auch für schwierige Anwendungen mit einer Menge von festen Partikeln, wie sie beim Schleifen oder Gießen mit Emulsionen anfallen.

Nächster Schritt

Die Partikel leben in einer kleinen Welt

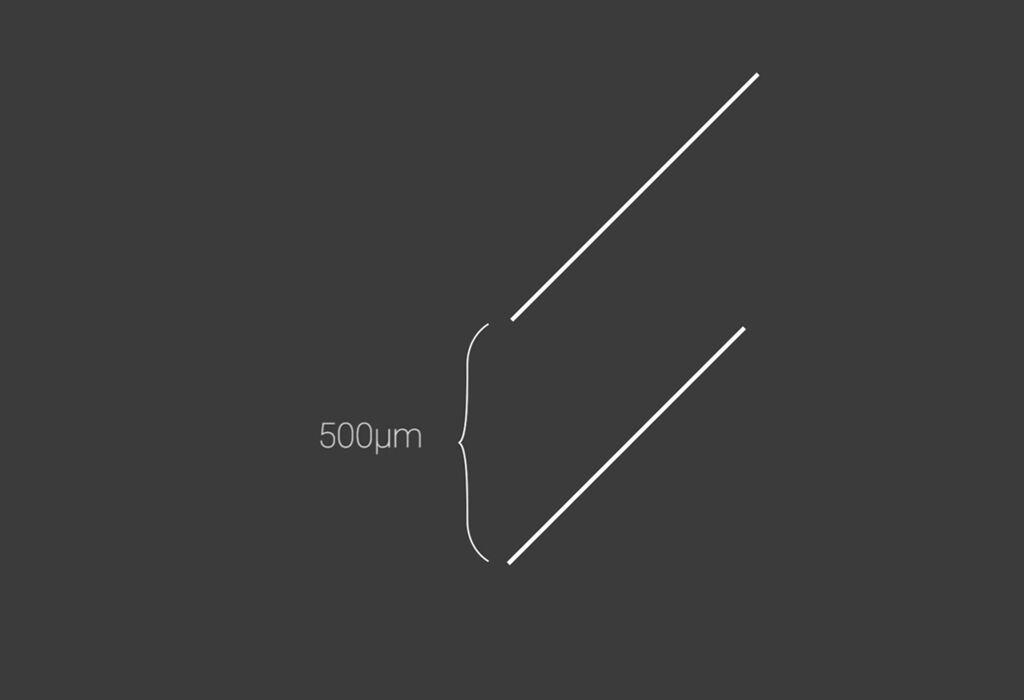

Der Raum zwischen den Platten beträgt 0,5 mm oder 500 μm. Hier werden 100 % aller Teilchen zwischen 1-10 μm getrennt.

Nächster Schritt

Schritt 2: Tellerseparator

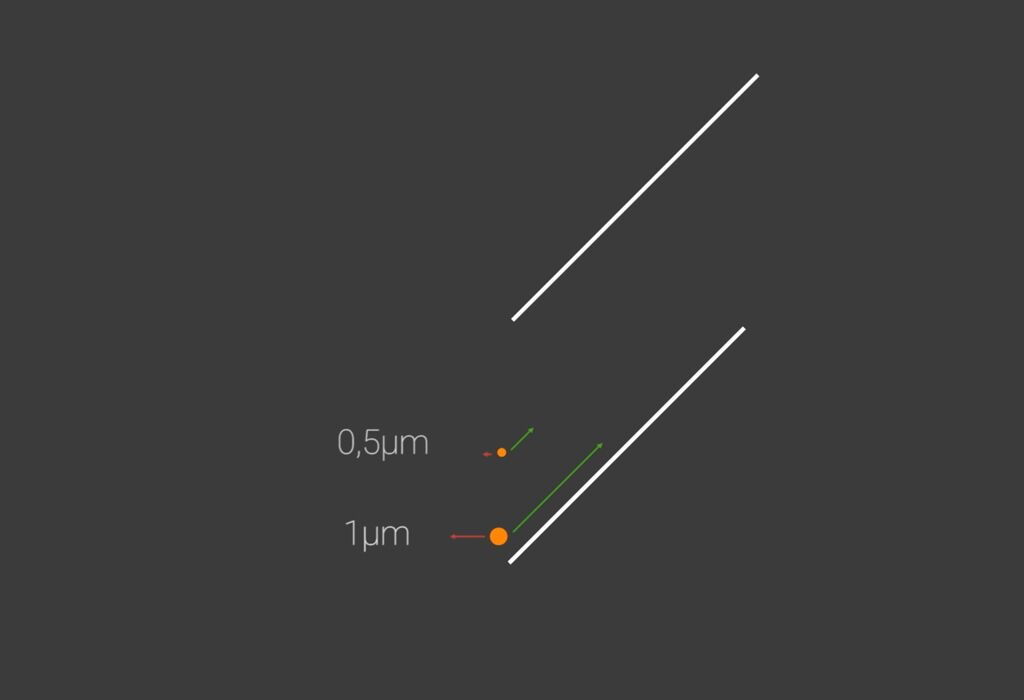

Die Geschwindigkeit der Teilchen wird sowohl von der Luftgeschwindigkeit (grüner Pfeil) als auch der Partikel-Sinkgeschwindigkeit relativ zur Luftgeschwindigkeit (roter Pfeil) beeinflusst. 1 μm ist die kleinste Partikelgröße, die zu einem 100 %-igen Wirkungsgrad abgeschieden wird, auch wenn sie auf der schlechtestmöglichen Position auf der Platte beginnt.

Es gibt sogar einen gewissen Prozentsatz an Teilchen mit einer Größe von unter 1 μm die, wenn Sie von einem günstigen Ausgangspunkt starten, auf den Scheiben landen.

Nächster Schritt

Partikel

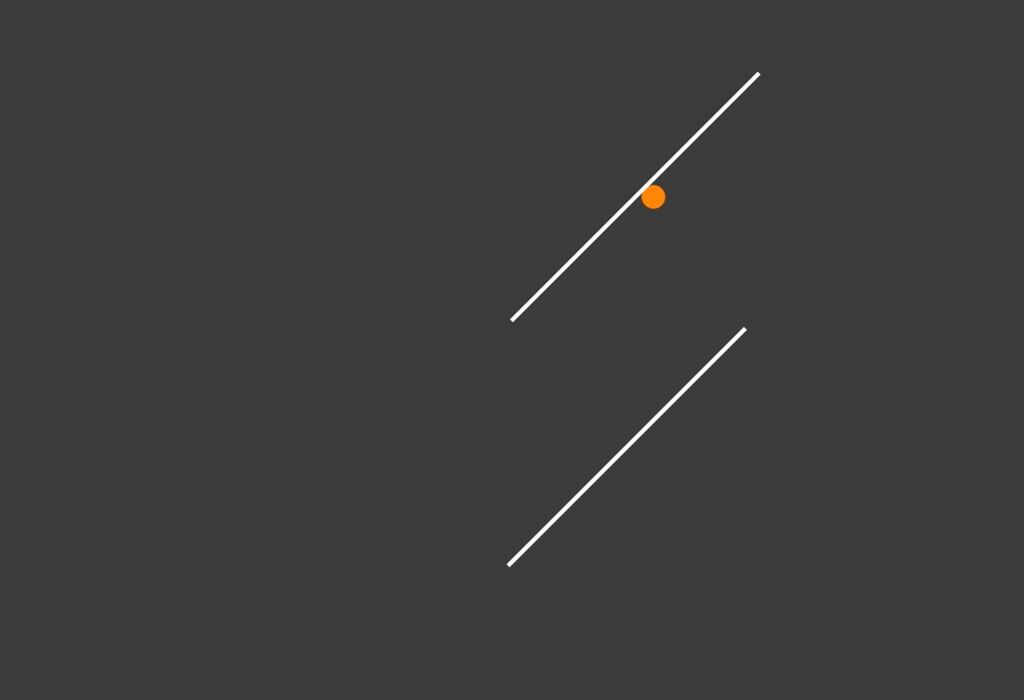

Teilchen, die auf den Scheiben landen, beginnen zu koaleszieren und größere Partikel zu bilden. Je größer sie sind, desto schwerer werden sie und desto schneller werden die Partikel in Richtung der Kante der Scheibe bewegt, wo sie als Tröpfchen herausgetrennt werden.

Nächster Schritt

<1 µm

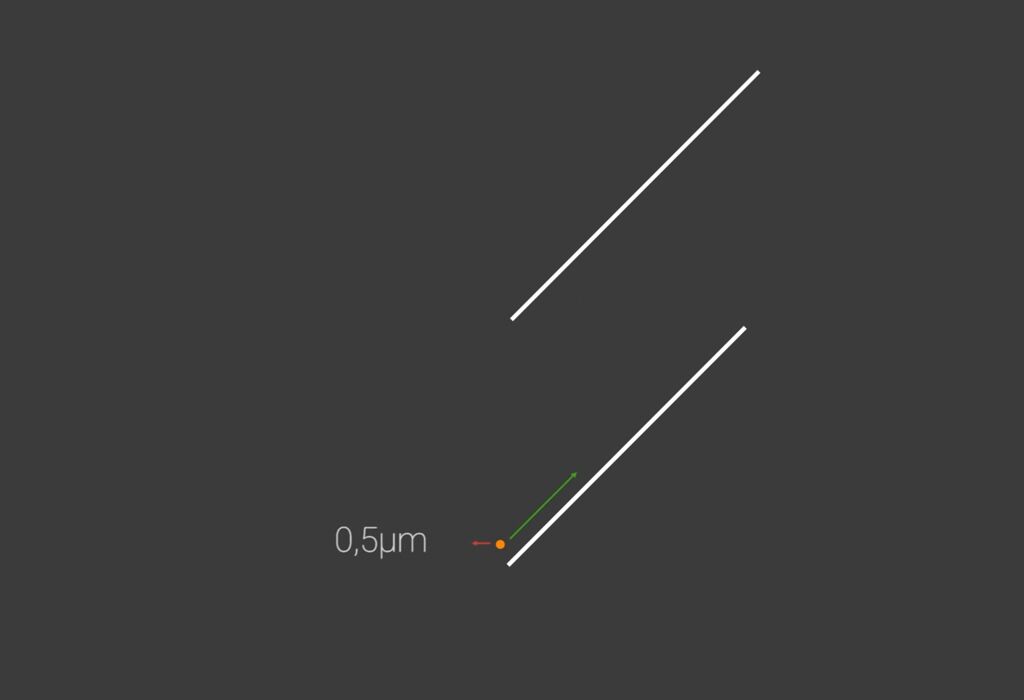

Teilchen, die kleiner als 1 μm sind und von einer schlechten Position auf den Scheiben ausgehen, werden nicht im Rotor getrennt, sondern stattdessen durch den HEPA-Filter entnommen.

Nächster Schritt

Schritt 3: HEPA-Filter

Teilchen, die kleiner als 1 μm sind, werden in den HEPA-Filter gedrückt. Da die meisten Partikel im Rotor getrennt werden, hält der HEPA-Filter sehr lange – im Durchschnitt haben unsere HEPA-Filter eine Lebensdauer von bis zu 30 Monaten!

Nächster Schritt

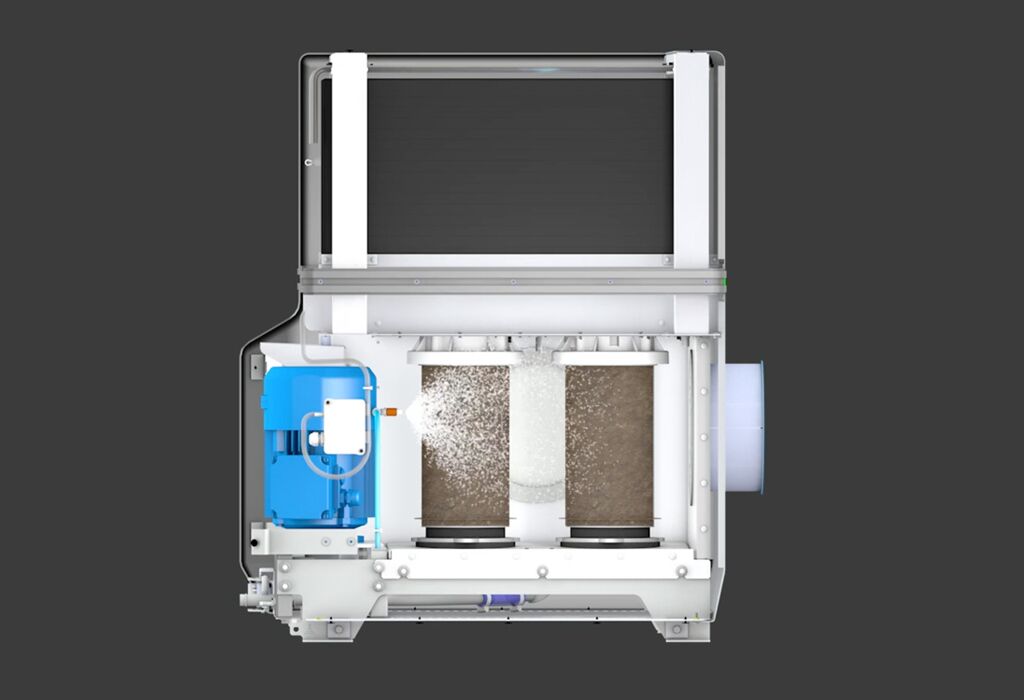

CIP - Ihr Wartungspartner

Speziell bei harten und schmutzigen Anwendungen wie beim Schleifen oder bei der Bearbeitung von Gusseisen, können sich manche Partikel auf den Rändern der Scheiben absetzen. Mit unserem patentierten automatischen Reinigungssystem, das CIP (Cleaning In Place) genannt wird, werden die Rotoren kontinuierlich während des Bearbeitungsprozesses gewaschen, was ein Verstopfen verhindert. Das CIP verwendet sauberes Öl oder Kühlmittel aus der Werkzeugmaschine. Für extrem harte Einsätze können Sie auch einen Waschzyklus bei jedem Start und oder Abschalten des Öl-Nebelabscheiders einstellen.

Nächster Schritt

Hohe Trennung

Die GREEN LINE ist die einzige Technologie auf dem Markt, die einen so hohen Anteil an kleinen Teilchen ohne die Verwendung mehrerer Filter trennen kann. Das abgeschiedene Öl / Kühlmittel wird zur sofortigen Wiederverwendung in die Werkzeugmaschine zurückgeführt.

3nine Ölnebelabscheider trennen jedes Jahr Millionen Liter Öl in der metallverarbeitenden Industrie!

Nächster Schritt

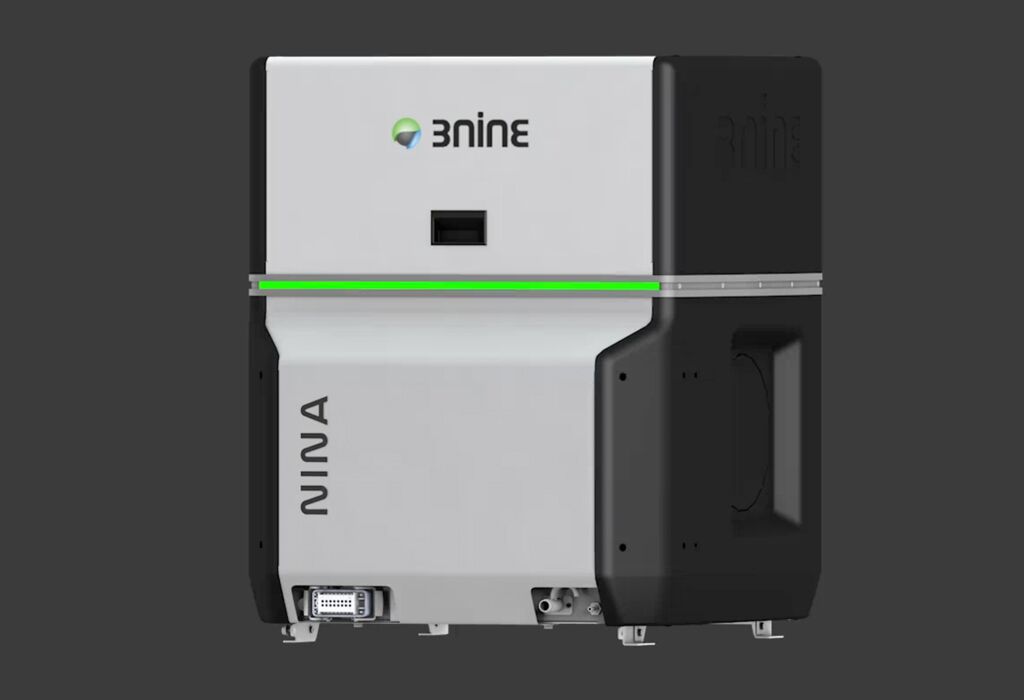

LED-Kommunikation

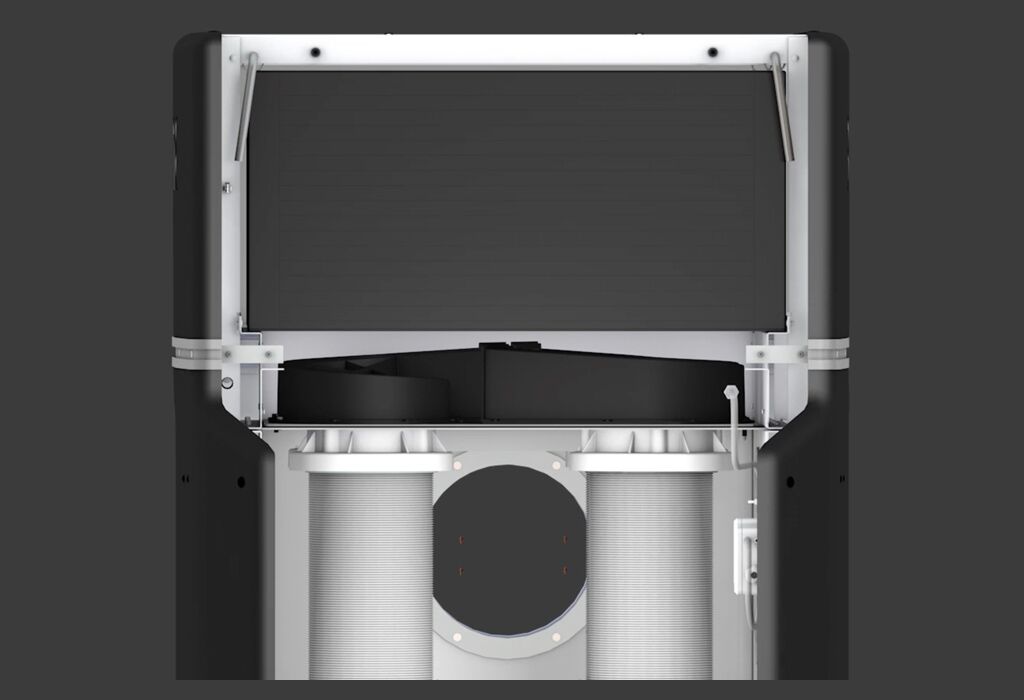

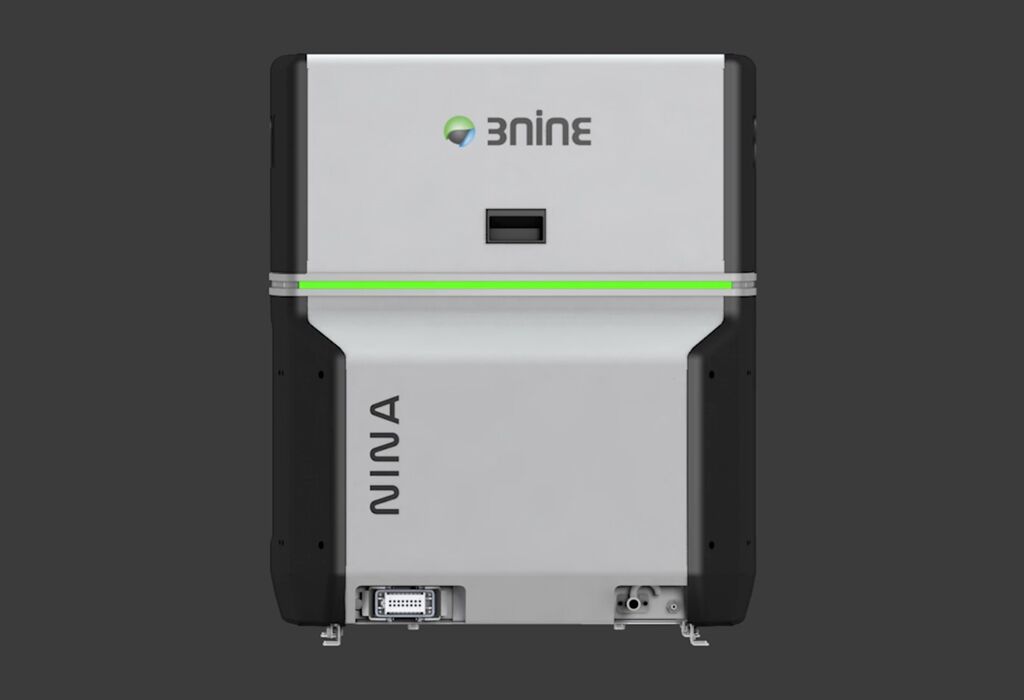

Alle GREEN LINE Ölnebelabscheider haben eine eingebaute System-Steuerbox, die den HEPA-Filter und den Luftstrom-Status überwacht und darüber berichtet. Der Zustand der Maschine wird durch einen LED RGB-Streifen auf der Vorder- und Rückseite der Maschine kommuniziert.

Nächster Schritt
1

Fortschrittliche Technologie, die Sie Ihre Ölnebel-Probleme einfacher handhaben lässt

Alle Ölnebelabscheider von 3nine basieren auf Disc-Stack-Technologie – einer Technologie, die sehr effizient ist und Sie weniger Zeit mit der Wartung ihrer Maschinen verbringen lässt.

2

3-Stufen-Reinigung

Die Ölnebelabscheider in der GREEN LINE-Serie reinigen die Luft in 3 Schritten.

  1. 1. Die Gegenluft trennt die größten Partikel.
  2. 2. Der Scheibenstapel trennt die kleineren Partikel.
  3. 3. Der HEPA-Filter sammelt die kleinsten Partikel.
3

Der Rotor

Jeder Rotor enthält 95 Kunststoffscheiben, die aufeinandergestapelt sind. An der Spitze des Plattenstapels gibt es einen Ventilator, der den Sog erschafft, der die verarbeitete Luft aus der Werkzeugmaschinenkabine in den Rotorraum zieht.

4

Schritt 1: Gegenfluss

Die verarbeitete Luft, die Luft-Fluidpartikel enthält, beginnt um den Rotor zu strömen. Die Gegenwirkung verhindert, dass die größeren Teilchen >10 µm in die Scheiben eintreten, und sondert sie sofort aus. Daher eignet sich die Technologie auch für schwierige Anwendungen mit einer Menge von festen Partikeln, wie sie beim Schleifen oder Gießen mit Emulsionen anfallen.

5

Die Partikel leben in einer kleinen Welt

Der Raum zwischen den Platten beträgt 0,5 mm oder 500 μm. Hier werden 100 % aller Teilchen zwischen 1-10 μm getrennt.

6

Schritt 2: Tellerseparator

Die Geschwindigkeit der Teilchen wird sowohl von der Luftgeschwindigkeit (grüner Pfeil) als auch der Partikel-Sinkgeschwindigkeit relativ zur Luftgeschwindigkeit (roter Pfeil) beeinflusst. 1 μm ist die kleinste Partikelgröße, die zu einem 100 %-igen Wirkungsgrad abgeschieden wird, auch wenn sie auf der schlechtestmöglichen Position auf der Platte beginnt.

Es gibt sogar einen gewissen Prozentsatz an Teilchen mit einer Größe von unter 1 μm die, wenn Sie von einem günstigen Ausgangspunkt starten, auf den Scheiben landen.

7

Partikel

Teilchen, die auf den Scheiben landen, beginnen zu koaleszieren und größere Partikel zu bilden. Je größer sie sind, desto schwerer werden sie und desto schneller werden die Partikel in Richtung der Kante der Scheibe bewegt, wo sie als Tröpfchen herausgetrennt werden.

8

<1 µm

Teilchen, die kleiner als 1 μm sind und von einer schlechten Position auf den Scheiben ausgehen, werden nicht im Rotor getrennt, sondern stattdessen durch den HEPA-Filter entnommen.

9

Schritt 3: HEPA-Filter

Teilchen, die kleiner als 1 μm sind, werden in den HEPA-Filter gedrückt. Da die meisten Partikel im Rotor getrennt werden, hält der HEPA-Filter sehr lange – im Durchschnitt haben unsere HEPA-Filter eine Lebensdauer von bis zu 30 Monaten!

10

CIP - Ihr Wartungspartner

Speziell bei harten und schmutzigen Anwendungen wie beim Schleifen oder bei der Bearbeitung von Gusseisen, können sich manche Partikel auf den Rändern der Scheiben absetzen. Mit unserem patentierten automatischen Reinigungssystem, das CIP (Cleaning In Place) genannt wird, werden die Rotoren kontinuierlich während des Bearbeitungsprozesses gewaschen, was ein Verstopfen verhindert. Das CIP verwendet sauberes Öl oder Kühlmittel aus der Werkzeugmaschine. Für extrem harte Einsätze können Sie auch einen Waschzyklus bei jedem Start und oder Abschalten des Öl-Nebelabscheiders einstellen.

11

Hohe Trennung

Die GREEN LINE ist die einzige Technologie auf dem Markt, die einen so hohen Anteil an kleinen Teilchen ohne die Verwendung mehrerer Filter trennen kann. Das abgeschiedene Öl / Kühlmittel wird zur sofortigen Wiederverwendung in die Werkzeugmaschine zurückgeführt.

3nine Ölnebelabscheider trennen jedes Jahr Millionen Liter Öl in der metallverarbeitenden Industrie!

12

LED-Kommunikation

Alle GREEN LINE Ölnebelabscheider haben eine eingebaute System-Steuerbox, die den HEPA-Filter und den Luftstrom-Status überwacht und darüber berichtet. Der Zustand der Maschine wird durch einen LED RGB-Streifen auf der Vorder- und Rückseite der Maschine kommuniziert.
